| Автор | Тема: Вопрос по Network Management Card  |
Сергей
Гость
|
2009-07-15 10:03:38
Добрый день!

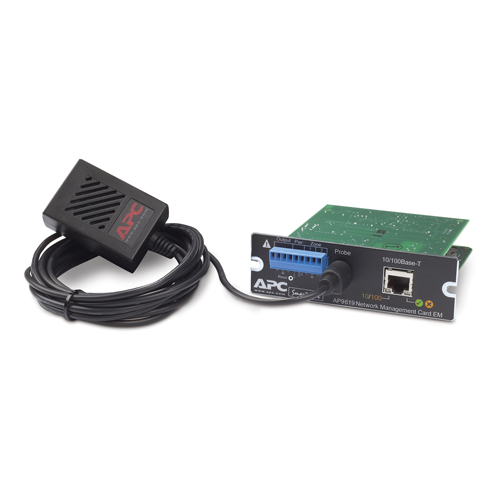

Есть Network Management Card:
ссылка
Вопрос:
Может ли карта работать без УПС?
Т.е. на внешней стороне карты есть колодка с контактами, там присутствует питание +12В.
Если подать питание, то будет ли карта работать?
Основная идея:
использовать карту для мониторинга температуры без УПС.
|
|
Сергей
Гость
|
2009-07-15 10:11:13
| | Поправка, хотелось бы узнать назначение пинов внешней колодки, как поинмаю, можно подключить внешнее устройство. |
|
Дмитрий Журавлев
Участник
Тем: 13
Сообщений: 1634
На форуме с 28/03/02 |
2009-07-15 10:57:19
| | На разъеме передней панели есть контакты +12V и GND. Power (Pwr): Normally-open ground (GND NO) and +12VDC pins can provide up to 25mA of power to devices such as smoke
and motion sensors. Это для питания внешних устройств через карту. Сама карта имеет внешнее питание +24V и чтобы её не спалить (дорогая, собака), ищите какое-нибудь стандартное решение типа Expansion Shassis. |
|
TimH
Участник
Тем: 6
Сообщений: 1410
На форуме с 14/05/02 |
2009-07-15 10:58:15
| | 9 контактов для контроля окружающей среды !
а) 1-2-3 вн датчик температуры
б)4,5 питание 12В для датчиков
в)6,7 и 8,9 датчики закрыто открыто (ну гараж комната)
ps здесь есть подробная инструкция
ссылка
да и на лбу см фото ссылка
|
|
Сергей
Гость
|
2009-07-15 11:20:02
| | По питанию вопрос отпал, проще в упс держать (что-то я сперва не то написал, поторопился). По контактам: получается, это только "входные" датчики, т.е. нет возможности подключить внешнее реле. |
|
Сергей
Гость
|
2009-07-15 11:25:32
| | Всем спасибо за ответы! |
|
Self
Гость
|
2011-07-05 16:07:35
| | Подскажите, может ли карта работать без УПС. А то осталась AP9619 от сгоревшего УПСа, что ей без дела лежать |
|
Дмитрий Журавлев
Участник
Тем: 13
Сообщений: 1634
На форуме с 28/03/02 |
2011-07-05 16:16:23
| | Теоретически, если её правильно запитать от 24VDC, ОС карточки должна загрузиться, если IP адрес известен или не прописывался и по умолчанию стоит "выделять по DHCP", можно подключиться по Ethernet. НО : не будет связи с ИБП, а отсюда вопрос: какова цель всего этого ? Если IP неизвестен и DHCP выключен, то настроить можно только через ИБП. |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-05 16:33:26
| | Платы без ИБП не работает и смысла в этом нет. AP9604 есть такое отдельное устройство, которое запитывает плату ссылка Однако, все равно есть ИБП, от которого берется инфа. |
|
Self
Гость
|
2011-07-05 17:01:15
| | как я понимаю, она может мониторить температуру родным и пару внешних датчиков. Плюс слать инфо по мылу.
Если есть возможность, подскажите куда подать 24В |
|
Дмитрий Журавлев
Участник
Тем: 13
Сообщений: 1634
На форуме с 28/03/02 |
2011-07-06 07:48:23
| | Вот в каком направлении копаете ... :-)
Есть фирменное решение, уважаемый Smart вам подскажет. Могу выслать в пределах РФ готовое самодельное устройство (слот для карточки + блок питания), e-mail в инфо. Скажите, а все-таки, IP известен или нет ? Возьмите любой Smart-UPS, кабель 940-0024С, гипертерминал и проверьте. |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 10:24:02
| | Фактически из платы сетевого управления Вы хотите сделать блок контроля за окружающей средой. Такие были и разные вариант, современный вариант NBRK0201 |
|
Self
Гость
|
2011-07-06 12:28:31
| | 2Дмитрий Журавлев
IP известен (был статический, пока УПС жил:), но разве это проблема? - Думаю, главное запустить устройство.
2Smart
NBRK0201, как понимаю, 20тыр стоит и его функционал для меня избыточен (пока:) |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 12:44:04
| | Пока не совсем ясно, какая решается задача ( не в том смысле, куда, какое напряжение подать), а что в итоге должно быть ( какое-то подробное описание функционала), тогда может и решение простое найдется. |
|
Self
Гость
|
2011-07-06 12:51:24
| | В итоге хотелось бы использовать карточку, как вы сами написали, в качестве блока контроля за температурой. В дальнейшем может получится прикрутить еще к-н датчики. При этом пользоваться веб-интерфейсом и уведомлениями на почту. |
|
Дмитрий Журавлев
Участник
Тем: 13
Сообщений: 1634
На форуме с 28/03/02 |
2011-07-06 13:23:52
| | Self : я так думаю, Вам хочется получить NBRK0201 (бывший АР9430) за просто так :) Что нам скажет Уважаемый Smart ? Кстати, своё предложение я отправил по почте. Теоретически, есть возможность доработки карточки, чтобы её можно было настраивать по COM-порту. |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 13:28:50
| | Была еще модель AP9319 до AP9340. |
|
Self
Гость
|
2011-07-06 13:41:36
| | не совсем.
мне хочется использовать честно купленную в свое время карточку, не покупая дополнительно УПС. Думаю, что любой представитель любой компании был бы рад, что изделия его фирмы продолжают использоваться в различных вариантах. Естественно было бы странно приходить на форум производителя за к-л хаком, но речь идет не об этом, а о не совсем стандартном применении официально приобретенного изделия.
Предвосхищая вопрос - замену купил, но в нем уже есть аналогичная карта |
|
Self
Гость
|
2011-07-06 13:46:18
| | >Теоретически, есть возможность доработки карточки, чтобы её можно было настраивать по COM-порту.
т.е. есть способ завести 940-0024С на некоторые, специально для этого предназначенные, пины шлейфа карты? |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 14:00:27
| | Зачем все это...поверьте, это лишнее. Все равно, что сделать заново шину коммуникации ИБП -плата. |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 14:04:37
| | Есть предназначение какого-то изделия. Следовательно, применять нужно так и не иначе. Все что вне рамках руководства, то делать не нужно. И вряд ли какой-либо производитель будет рад, что топор в качестве стаместки используют, а шпунтбелем будут отбирать четверти. |
|
Self
Гость
|
2011-07-06 14:14:24
| | т.е сломалась машина, вместе с ней и автомагнитолу выбрасываем?:)
почему-то производители жестких дисков не протестуют, что их изделия можно использовать не только внутри ПК, но и через посредство внешнего адаптера, подключаемого к УСБ-еСАТА порту?
вы бы хоть намекнули - в сторону АР9505 копать? |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 14:54:24
| | Не очень понятна вообще проблема и задача. Использовать отдельно плату сетевого управления без каких-либо штатных устройств, куда это плата может быть установлено нельзя. Если вы хотите сделать что-то свое, то это вопрос другой -- дело творческое. Для начала нужно просто почитать руководства на готовые изделия и представить, как это все штатно работает. |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 14:55:51
| | Допустим плата заживет по питанию, загрузится ОС, а дальше что? Вот например, если плата стоит в ИБП Smart, а прошивка на плате для ИБП Symmetra, то на плате кроме пары меню ничего полезного не найдется. Какой из этого вывод? |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 14:57:57
| | Правильно, дело в коммуникациях с ИБП. Т.е временные затраты на самостоятельное изобретения не стоят того, если только это не вопрос увлечения ( хобби). Есть еще и AP9600, но толку от него без ИБП чуть. Посмотреть однако можно, как это делается. |
|
Self
Гость
|
2011-07-06 15:19:27
| | еще раз - использование в качестве блока контроля за температурой. В дальнейшем может получится прикрутить еще к-н датчики - это отдельный вопрос и буду признателен, если ткнете носов какие дополнительные датчики можно использовать(на сайте не нашел) |
|
Self
Гость
|
2011-07-06 15:23:38
| | так что нам бы включить, а там посмотрим, что можно сделать дополнительно. Дайте распиновку шлейфа, плз! |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 16:11:25
| | Плата не предлначена для работы в качестве работы блока контроля за температурой.
Еще раз, поверьте, ничего хорошего не получится, даже если знать шлейф ( если о шлейфе от датчика температуры PS|/2, туда только штатный датчик и подключается - 2 вида - температура, либо темп и влажность). Уважаемый Дмитрий Журавлев вроде предлагал решение. Также сообщил ранее пример с ИБП Smart и Symmetra ( т.е температура с датчика конечно сигнал идет от датчика, а не от ИБП по температуре). Этих знаний достаточно, чтобы на работающей плате видеть температуру. все распиновки колодки - они были в онлайн руководстве к плате ( если нет у Вас, то лучше просто запросить в поддержке через сайт, там помогут, плата ведь снята с производства ) |
|
Self
Гость
|
2011-07-06 16:20:09
| | шлейф имел ввиду другой - плата уже в коробке со шлейфом, которым она была подключена к УПСу. Через него, думаю, получает и питание - хотелось бы знать номера пинов питания. |
|
Self
Гость
|
2011-07-06 16:35:02
| | а примеры подключения к внешней колодке дополнительных устройств есть? я понял, что могут подключаться датчики открытия двери(любые??!!) и управление реле (любым??!!) |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-06 16:42:00
| | нужно просто взять документацию и почитать, там все подробно описано ( контакты NC, NO) есть входные, выходные, параметры ссылка ( очевидно не любым - зачем гадать..., см документацию) |
|
Chevyuser
Участник
Тем: 11
Сообщений: 14098
На форуме с 24/02/10 |
2011-07-07 00:14:55
| | Self,ну теоретически карточка будет работать автономно и через Lan,и через Com.У нее свой мозг.Питание +24 вольта,на ней есть импульсный преобразователь,вот ему на вход и подавайте.Все остальное он сформирует сам.Какая нога...ну посмотрите внимательно,если человек собирается использовать автономно ,думаю найти питание ему надо меньше минуты... |
|
Дмитрий Журавлев
Участник
Тем: 13
Сообщений: 1634
На форуме с 28/03/02 |
2011-07-07 11:38:12
| | Так вот в том и вопрос, если человек способен пошевелить мозгами - пусть делает, если нет - я могу сделать и прислать готовое решение. Тем более что есть на чем экспериметировать и сам дано это хотел сделать, просто повода не было :) "т.е. есть способ завести 940-0024С на некоторые, специально для этого предназначенные, пины шлейфа карты?" - не совсем так, прямых проводов там не будет. |
|
Self
Гость
|
2011-07-07 12:45:41
| | 2Chevyuser
я не электронщик :(. Надеялся просто подать 24В на шлейф, входящий в коробку, в которой находится карта. Думал, что распиновка этого шлейфа не является тайной.
...на ней есть импульсный преобразователь,вот ему на вход и подавайте... - LM2590HVS, это он?
Хоть подскажите, если здесь моветон об этом говорить, на каких ресурсах поискать |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-07 14:13:01
| | Э.., нет, так не пойдет. Лучше взять все готовое решение. Если интерес к электронике, то начинать нужно с еще более простых вещей. Книжки купить, почитать, простые штуки спаять. Сетевая плата все-таки не простое изделие для начинающего. |
|
Self
Гость
|
2011-07-07 14:33:05
| | 2Smart
давайте уберем таинственность, паять, по-моему, ничего не надо. Есть коробка с платой, из нее выходит шлейф. Шлейф через разъем соединем с платой. На него надо подать 24В. Так? Если не прав, скажите - буду признателен.
..Сетевая плата все-таки не простое изделие для начинающего... для тогочтобы ее эксплуатировать не надо пладеть схемотехникой, скорее настройкой сети и ОС |
|
Self
Гость
|
2011-07-07 14:36:16
| | 2Дмитрий Журавлев
я вам писал и не отказывался от предложения, просто попросил разъяснений, но пока не получил |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-07 14:54:00
| | В данном случае я бы ничего не стал рекомендовать, когда использование выходит за рамки описанных случаев в документации. Пайка, кстати, также требует умения и мой совет был связан лишь с пониманием основ любительской электроники. Просто не поленитетесь, поэксперементируйте недельку с ТТЛ логикой, почитайте, придет некоторое понимание вещей. Вообщем, лучше уважаемый Дмитрий Журавлев в своем решении пояснит. |
|
Chevyuser
Участник
Тем: 11
Сообщений: 14098
На форуме с 24/02/10 |
2011-07-07 17:04:43
| | Self,ну скачайте себе схему ,хотя бы к SU700i,там и распиновку шлейфа посмотрите.У меня мнение,если человек не хочет работать с первоисточниками,значит интерес сугубо праздный...это как спрашивать меня,идет ли дождь..от нежелания посмотреть в окно))) |
|
Self
Гость
|
2011-07-07 18:19:28
| | 2Chevyuser
ну почему же ничего?! спасибо вам за первую идею про импульсный преобразователь - я нашел на плате LM2590HVS, хотел только уточнить это он? в предположении, что да, я нашел его схему и вызвонил землю и питание. Теперь остается проверить не слишком много допущений я сделал.
спасибо вам и за вторую идею про схему - поищу. |
|
Дмитрий Журавлев
Участник
Тем: 13
Сообщений: 1634
На форуме с 28/03/02 |
2011-07-08 11:00:53
| | Self : смотрите почту. P.S. Прочитал последние посты уже после отправки письма. Похоже, я прав на 100%. Про "доброго дядю", "коротнёт", "навсегда исчезенте и больше мне не напишете" :) |
|
Chevyuser
Участник
Тем: 11
Сообщений: 14098
На форуме с 24/02/10 |
2011-07-08 12:39:00
| | Дмитрий,6 баллов)))) Self.вся эта инфа в открытом доступе,в даташите на микрушку есть вариант включения...если Вы спрашиваете,та ли это микросхема,значит даташит,это последнее куда Вы заглянули)) |
|
Self
Гость
|
2011-07-08 13:27:30
| | 2Chevyuser
ссылка - здесь я был вчера после первого Вашего поста
Если я спрашиваю,та ли это микросхема, значит что я сомневаюсь и ничего зазорного в этом не вижу. |
|
Self
Гость
|
2011-07-08 13:31:51
| | правильно я понимаю, что на LM2590HVS можно Uвх=4.5...60V и, следовательно, нет необходимости подавать точно 24В? |
|
Self
Гость
|
2011-07-08 15:35:05
| | подскажите, для SUA750I идет в качестве UPS Network Management Cards - AP9618, а AP9619 встанет? |
|
Smart
Участник
Тем: 0
Сообщений: 1750
На форуме с 25/11/03 |
2011-07-08 16:44:17
| | В ИБП SUA750I можно установить и AP9618, и AP9619 ( в ИБП один Smart slot - универсальный) |
|
|
